礦用開關柜各支路根據需要設置，外線進入柜內主控開關后再進入分控開關，這是是電氣設備的一種。礦用開關柜微機保護裝置由高集成度、總線并行芯片微控制器、高精度電流電壓互感器、高絕緣強度出線中間繼電器、高可靠性開關電源模塊等部件組成。
　　開關柜微機保護裝置主要用作110千伏及以下電壓等級的開關柜。一般采用多保護板加通信處理板的方式，通過內部通信網絡聯系各個板的信息。隨著時代和技術的不斷發展對保護功能的要求越來越高，保護原理也越來越好。同時，為了方便礦用開關柜事故后分析，報告、故障功率等信息要求越來越詳細，以便準確感知各模塊在不同保護階段的響應。
　　礦用開關柜中的真空斷路器小車在試驗位置合閘后，小車斷路器不能進入工作位置，可防止有載合閘；當接地刀處于閉合位置時，小車斷路器無法進入并閉合，可阻止接地線閉合；真空斷路器合上時，屏柜后門被接地刀上的機械與柜門鎖緊，可防止誤進入帶電區間；當真空斷路器在工作中閉合時，接地刀不能投入運行，可防止帶電接地線懸空；真空斷路器在工作和合閘時不能退出小車斷路器的工作位置，可以防止閘刀帶負荷拉閘。

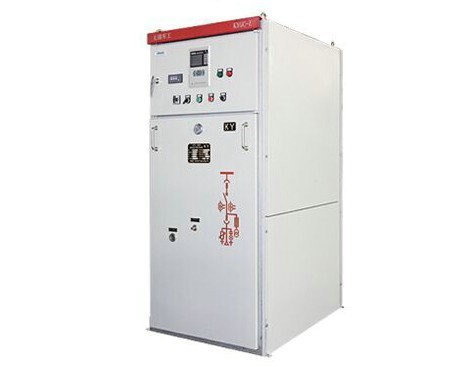

　　礦用開關柜采用普通型柜體形式，機架由8MF冷彎型鋼局部焊接組裝而成，柜體上下兩端有不同數量的冷卻槽，便于現場主母線的組裝和調整。開關柜整體柜體采用組裝式組合結構，安裝有模塊化孔，通用性強，適用性好，標準化程度高。柜體上部為母線室前部為電氣室，后部為電纜進出線室，每個房間用鋼板或絕緣板隔離。

　　今天的礦用開關柜的知識點就講到這兒了，更多精彩資訊，請關注本站的后續更新。
